Dimensionado de manguitos - REMFORM® II F™

Para asegurar la correcta fijación del tornillo es muy importante tener en cuenta el diseño de los manguitos, ya que éstos deberán soportar las tensiones de desmoldeo y enfriado, así como las tensiones creadas durante la inserción del tornillo para garantizar la compresión del ensamblaje.

En todos los casos es importante incorporar el chaflán para evitar que el inicio de formación de rosca dañe la parte superior del manguito. El chaflán también actúa como guía del tornillo durante el roscado.

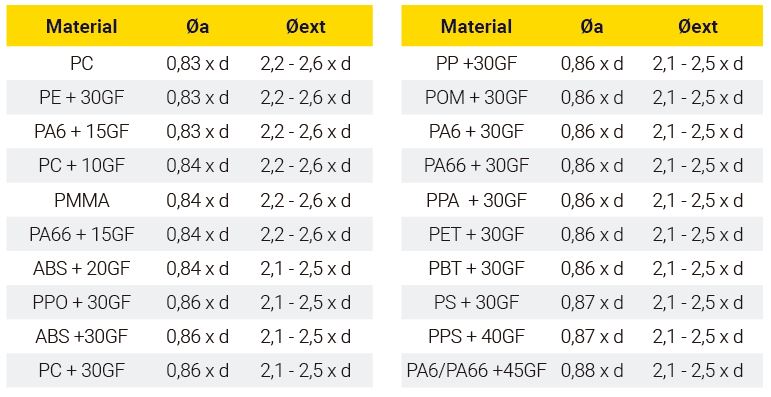

Las dimensiones recomendadas para el diámetro exterior de la torreta, diámetro del agujero y profundidad de ensamblaje variarán en función del tipo del plástico.

Dimensionamiento agujeros REMFORM II F







d = diámetro del tornillo

Øa = diámetro del agujero

Øext = diámetro exterior de la torreta




Longitud de engarce Le = 1,8 x d

Profundidad mínima P = 2,4 x d

Altura de chaflán T = 0,20 - 0,40 x d

Diámetro exterior de chaflán Øb = 1,05 - 1,1 x d




Tolerancias recomendadas:

+0,08 mm para agujeros ≤ Ø3,0 mm

+0,10 mm para agujeros Ø3,0 - Ø4,5 mm

+0,12 mm para agujeros > Ø4,5 mm

diseño torreta plástico


Estos datos son orientativos. Aconsejamos realizar pruebas previas con las piezas de plástico para determinar los valores exactos.

Recomendaciones de ensamblaje


Tr = Par de roscado

Ta = Par de apriete

Tf = Par de fallo


Para más información acerca del diseño de manguitos para el ensamblaje directo sobre plásticos, consulte con nuestro departamento técnico.
