Diseño de agujeros en piezas de inyección y perfiles - REMFORM® II F™

En el ensamblaje de piezas de inyección de aluminio, el agujero guía puede realizarse durante el proceso de inyección de la pieza o bien en un proceso de taladro posterior a la inyección.

En las tabla se indican las dimensiones recomendadas para cada caso en particular.

Los valores indicados en las tablas se sugieren como referencia y recomendamos confirmar con los respectivos ensayos.

Para más información, consulte con nuestro departamento técnico.

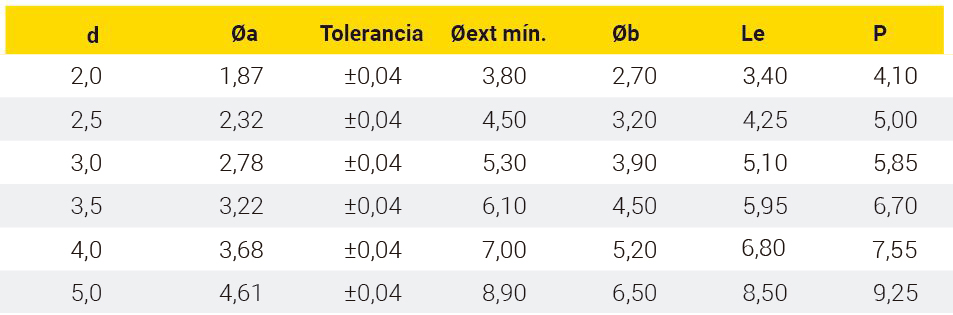

1. Piezas de Magnesio con agujeros inyectados

Øa = Diámetro del agujero

Øext = Diámetro exterior

Le = Longitud de engarce

P = Profundidad mínima

Øb = Diámetro exterior de chaflán

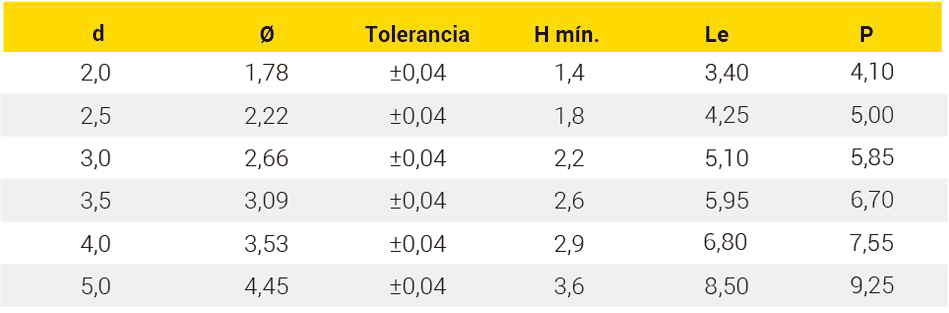

2. Piezas de magnesio con agujeros taladrados

d = Diámetro del tornillo

Ø = Diámetro del agujero

H = Ancho de pared

Le = Longitud de engarce

P = Profundidad mínima

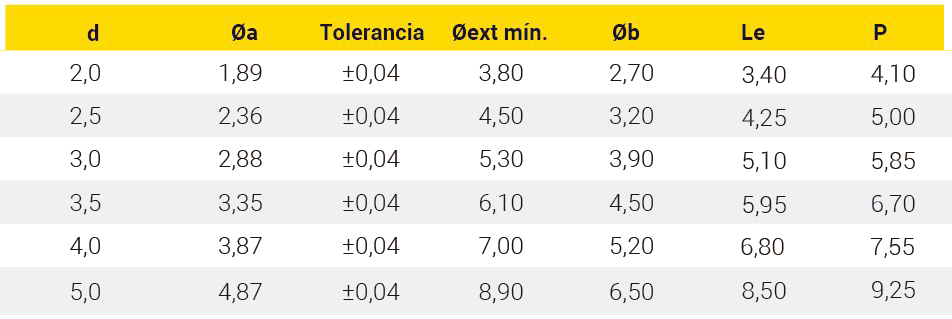

3. Piezas de aluminio con agujeros inyectados

Øa = Diámetro del agujero

Øext = Diámetro exterior

Le = Longitud de engarce

P = Profundidad mínima

Øb = Diámetro exterior de chaflán

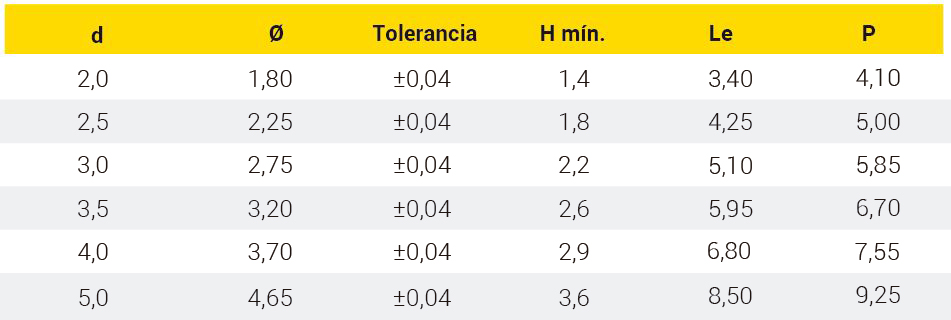

4. Piezas de aluminio con agujeros taladrados

d = Diámetro del tornillo

Ø = Diámetro del agujero

H = Ancho de pared

Le = Longitud de engarce

P = Profundidad mínima

5. Perfiles de extrusión de aluminio

d = Diámetro del tornillo

Ø = Diámetro del agujero

L = Longitud de engarce

Recomendaciones de ensamblaje

Tr = Par de roscado

Ta = Par de apriete

Tf = Par de fallo

Para más información acerca del ensamblaje directo sobre metal, consulte con nuestro departamento técnico.
