Alliages métalliques - TAPTITE II®

Ces données sont destinées à des fins d'orientation. Nous recommandons d'effectuer des tests sur les pièces plastique afin établir les valeurs précises.

Pour plus d'informations, veuillez contacter notre service technique.

1. Diamètre de trou injecté recommandé sur des alliages métalliques (aluminium).

d = Diamètre de vis

Øa = Diamètre de trou

Øext = Diamètre extérieur

Øb = Diamètre extérieur du chanfrein

Le = Longueur d'engagement

P = Profondeur minimale

2. Diamètre de trou perçé recommandé sur des alliages métalliques (aluminium).

d = Diamètre de vis

Ø = Diamètre de trou

H = Épaisseur du mur

Le = Longueur d'engagement

P = Profondeur minimale

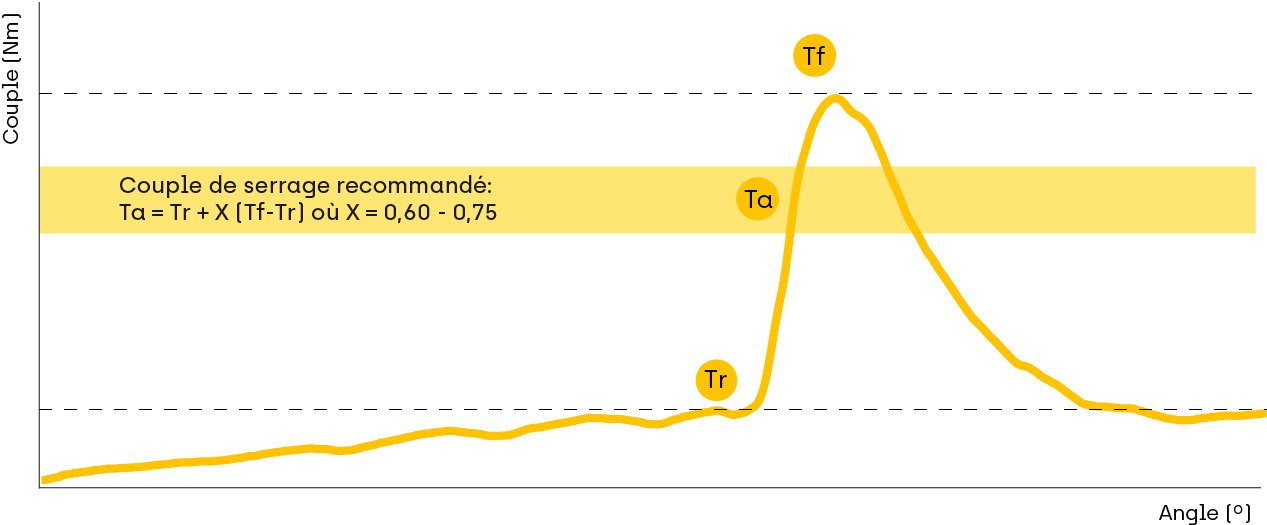

Recommandation d'assemblage

Tr = Couple de taraudage

Ta = Couple de serrage

Tf = Couple rupture

Pour plus d'informations sur le montage direct sur des pièces en métal, veuillez contacter notre service technique.
