Die casting and profiles hole design - REMFORM® II F™

Les tableaux ci-dessous présentent les recommandations de conception de la structure du bossage pour les REMFORM® II F™ en aluminium et magnésium:

Ces données sont destinées à des fins d'orientation. Nous recommandons d'effectuer des tests sur les pièces plastique afin établir les valeurs précises.

Pour plus d'informations, veuillez contacter notre service technique.

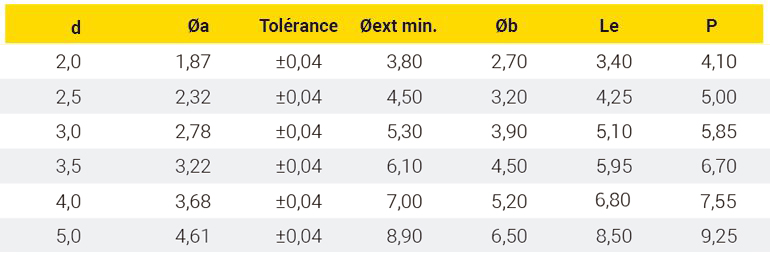

1. Diamètre de trou injecté recommandé sur des alliages métalliques (magnesium).

d = Diamètre de vis

Øa = Diamètre du trou

Øext = Diamètre extérieur

Le = Longueur d'engagement

P = Profondeur minimale

Øb =Diamètre extérieur du chanfrein

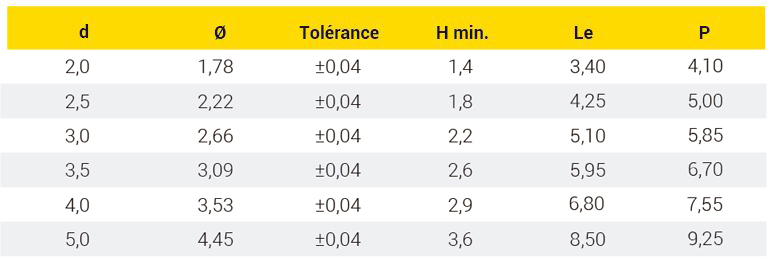

2. Diamètre de trou perçé recommandé sur des alliages métalliques (magnesium).

d = Diamètre de vis

Ø = Diamètre du trou

H = Épaisseur du mur

Le = Longueur d'engagement

P = Profondeur minimale

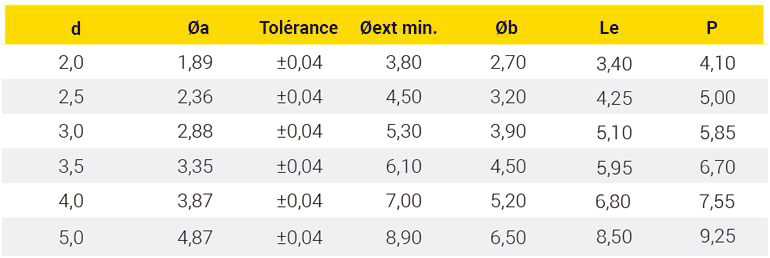

3. Diamètre de trou injecté recommandé sur des alliages métalliques (aluminium).

d = Diamètre de vis

Øa = Diamètre du trou

Øext = Diamètre extérieur

Le = Longueur d'engagement

P = Profondeur minimale

Øb = Diamètre extérieur du chanfrein

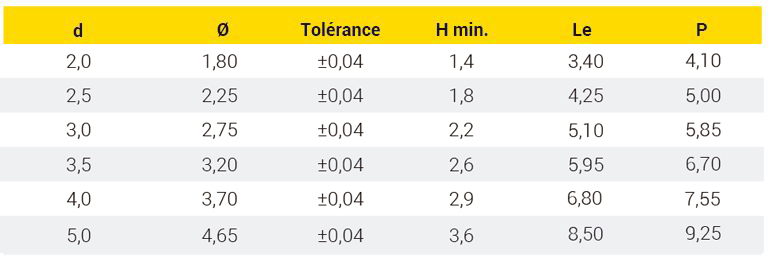

4. Diamètre de trou perçé recommandé sur des alliages métalliques (aluminium).

d = Diamètre de vis

Ø = Diamètre du trou

H = Épaisseur du mur

Le = Longueur d'engagement

P = Profondeur minimale

5. Diamètre de trou recommandé dans les profilés en aluminium

d = Diamètre de vis

Ø = Diamètre du trou

L = Longueur d'engagement

Recommandation d'assemblage

Tr = Couple de taraudage

Ta = Couple de serrage

Tf = Couple rupture

Pour plus d'informations sur le montage direct sur des pièces en métal, veuillez contacter notre service technique.
