Druckguss Lochdesign für TAPTITE 2000®

Die Tabellen zeigen die Konstruktionsempfehlungen für TAPTITE 2000® in Aluminiumdruckgussteilen mit gegossenen oder gebohrten Löchern

Die Werte in der Tabelle dienen als Referenz. Wir empfehlen, relevante Tests an Druckgussteilen durchzuführen, um die genauen Werte zu ermitteln. Abmessungen in mm.

For additional information, please, contact our technical department.

1. Aluminiumdruckgussteile mit gegossenen Löchern.

d = Gewindedurchmesser

Øa = Kernlochdurchmesser

Øext = Außendurchmesser

Øb = Außendurchmesser der Entlastungsbohrung

Le = Gewindeüberdeckung

P = Mindesteinschraubtiefe

2. Aluminiumdruckgussteile mit gebohrten Löchern.

d = Gewindedurchmesser

Ø = Kernlochdurchmesser

H = Wandstärke

Le = Gewindeüberdeckung

P = Mindesteinschraubtiefe

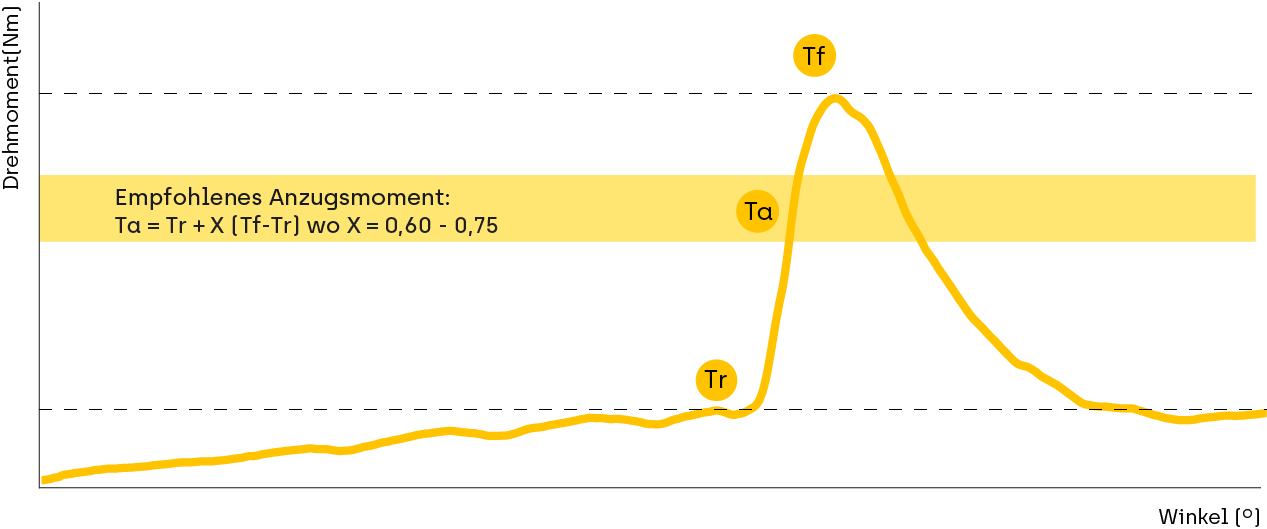

Montageempfehlung

Tr = Furchmoment

Ta = Anzugsmoment

Tf = Versagensmoment
