Dünnblech Lochdesign für FASTITE® 2000™

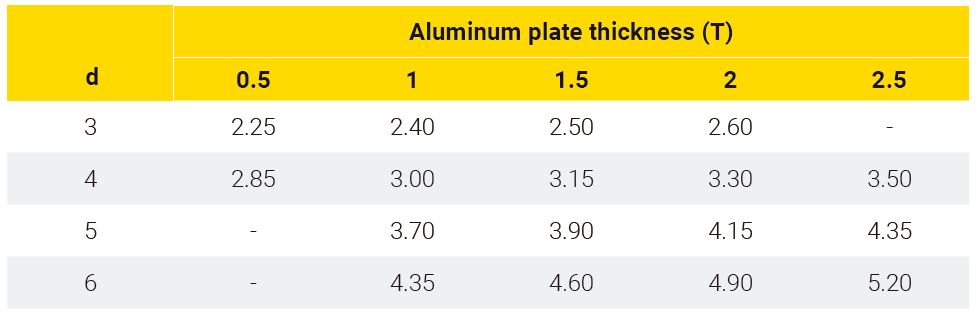

Die folgenden Tabellen zeigen den empfohlenen Kernlochdurchmesser für unterschiedliche Blechdicken im Verhältnis zum Nenndurchmesser der Schraube.
Die Werte in der Tabelle dienen als Referenz. Wir empfehlen, relevante Tests an Druckgussteilen durchzuführen, um die genauen Werte zu ermitteln. Abmessungen in mm.
Für weitere Informationen wenden Sie sich bitte an unsere technische Abteilung.
d = Gewindedurchmesser
Ø = Kernlochdurchmesser
T = Plate thickness
Vorgeschlagene Toleranzen:
+0,03/-0,04 mm für Löcher Ø<2,0 mm
+0,03/-0,05 mm für Löcher Ø2,0 - Ø5,0 mm
+0,04/-0,05 mm für Löcher Ø>5,0 mm
Veröffentlichungsdatum: 20.10.2022
