Abmessungen für die Verschraubungsdom für REMFORM®
Um eine sichere Verschraubung und eine stabile Klemmkraft zu gewährleisten, ist es wichtig, auf das Design des Verschraubungsdoms zu achten. Dieser muss nicht nur der Entformung aus dem Werkzeug und der Spannung durch den Abkühlprozeß standhalten, sondern auch der während der Verschraubung entstehenden Spannung.
Es ist wichtig, eine Entlastungsbohrung vorzusehen, um eine Beschädigung des Doms beim Beginn des Gewindeformens zu vermeiden. Die Entlastungsbohrung hilft ebenso beim Ausrichten der Schraube während des Gewindeformens.
Die Abmessungen für Außendurchmesser, Kernlochdurchmesser und Einschraubtiefe variieren je nach Art des Kunststoffs.
d = Schraubendurchmesser
Øa = Kernlochdurchmesser
Øext = Außendurchmesser
Gewindeüberdeckung Le = 2,3 x d
Minimale Einschraubtiefe P = 2,9x d
THöhe der Entlastungsbohrung T = 0,25 - 0,50 x d
Außendurchmesser der Entlastungsbohrung
Øb = 1,05 - 1,1 x d
Vorgeschlagene Toleranzen:
+0,08 mm für Löcher ≤ Ø3,0 mm
+0,10 mm für Löcher Ø3,0 - Ø4,5 mm
+0,12 mm für Löcher > Ø4,5 mm
Diese Daten dienen zur Orientierung. Wir empfehlen, relevante Tests an Kunststoffteilen durchzuführen, um die genauen Werte zu ermitteln.

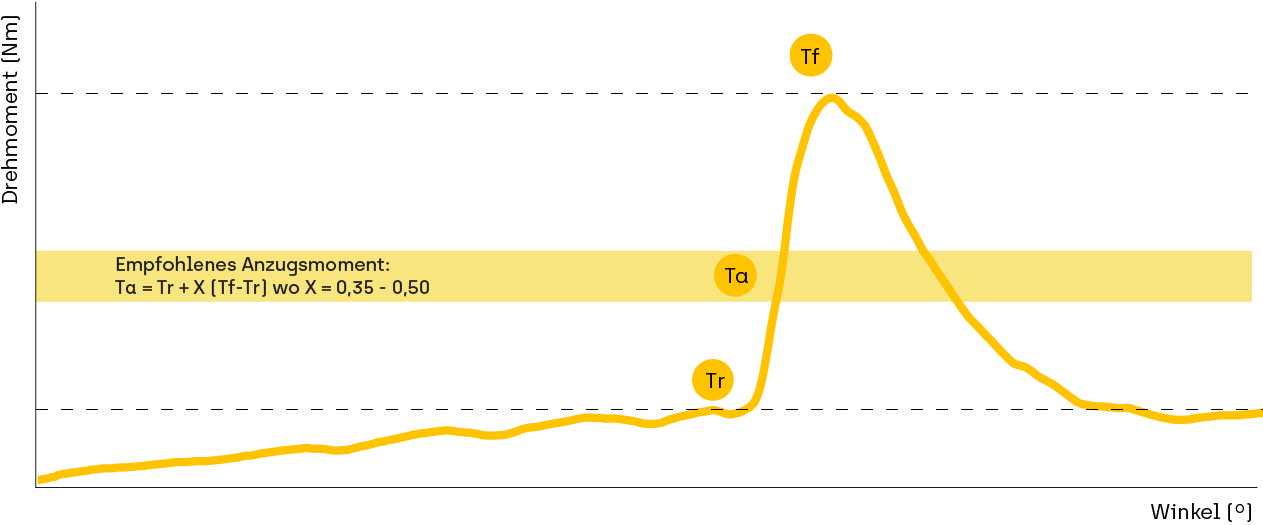

Montageempfehlung
Tr = Furchmoment
Ta = Anzugsmoment
Tf = Versagensmoment
Weitere Informationen zum Design des Verschraubungsdoms zur Direktmontage in Kunststoffteilen erhalten Sie von unserer technischen Abteilung.
